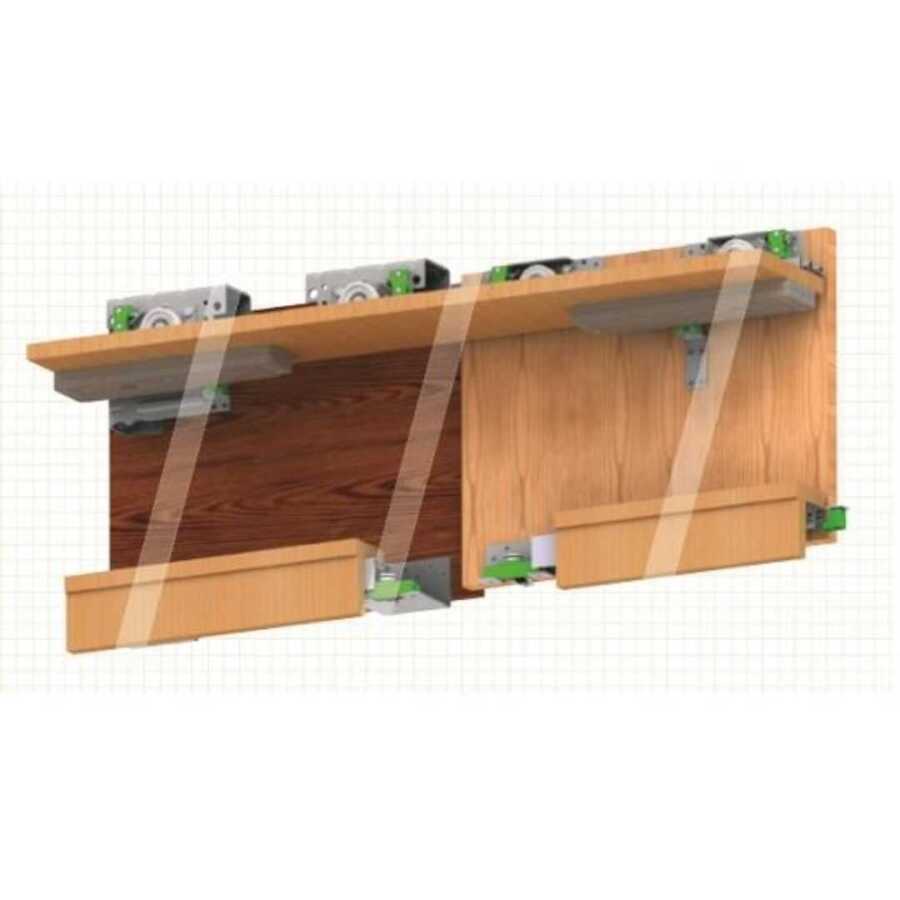

Mepa Yavaşlatıcı Sürgülü Kapak Sistemi (SFT003)

UYGULAMA

1- Alt ve üst rayı tablalar üzerine montaj ediniz. Kapak Boyunu belirlerken seçilen ürünün kapak boyunu dikkate alınız.

2- Kapak üzerine resimde belirtilen ölçülerle alt ve üst mekanizmaları yerleştiriniz. Soft grubunu üst tabla üzerine resimde belirtildiği gibi sabitleyiniz. Resimlerde verilen delik ölçüleri boş sunta üzerine göre alınmıştır.

3- Kapakları takarken ilk olarak kapağı üst ray üzerine mekanizmaları yerleştiriniz bu işlemin ardından alt kılavuzları alt ray içerisine yerleştirerek kilitleyiniz.

4- Kapaklarda oluşan gönyesizlikleri mekanizmalar üzerindeki ayar civataları ile düzeltiniz.
