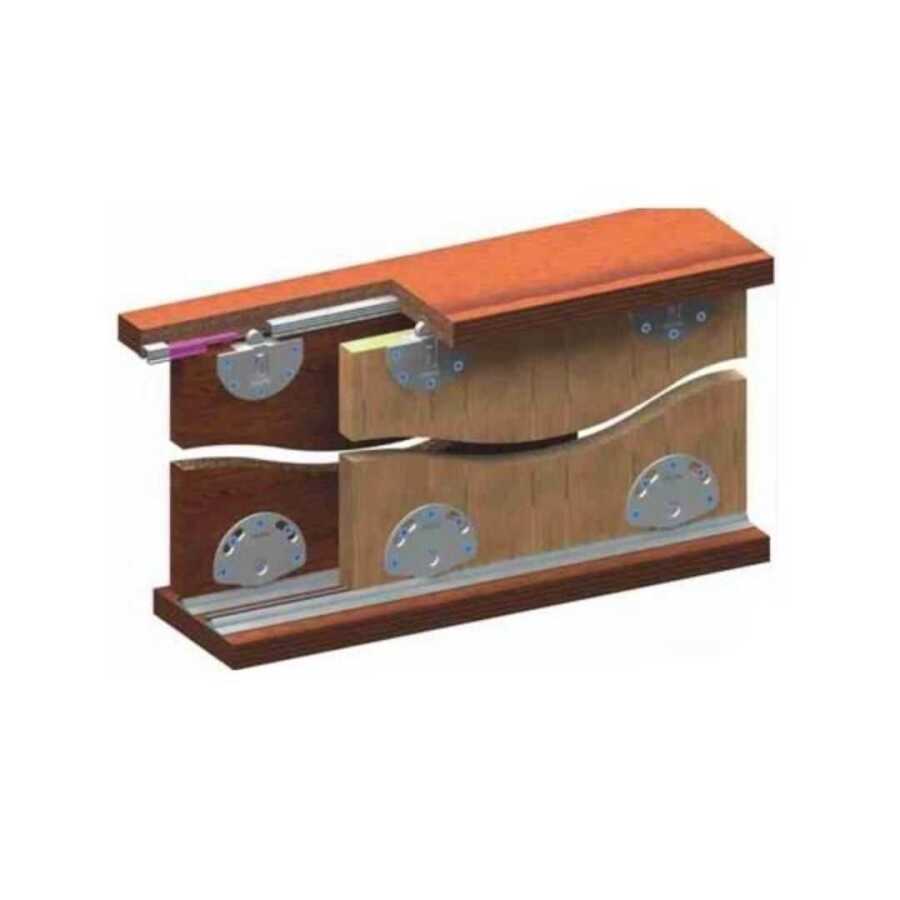

Mepa Sürgülü Gardırop Sistemi (SKM45)
Mepa SKM45 Sürme Kapak mekanizması max. 45 kg. ağırlık taşımalı bir sistemdir.
Kapak üst sisteminde; yaylı kılavuz elemanı istenildiği yerde stoplama yapılan bağımsız bir stoper vardır.
Kapak alt sisteminde; Rulmanlı ve kılavuz esaslı iki adet taşıyıcı teker vardır.
Tekerler polyemit esaslı olup sessiz ve aşınmaya karşı dayanıklıdır.
Alt alüminyum ray seçenekleri vidalı ve kavalyelidir. (Alt bazaya kanal açılma suretiyle sıkı bir sabitleme sağlanır.)
SKM 45 Sürgülü Kapak Sistemi bir dolapta Max.45 kg ağırlığında kapak uygulanır.
UYGULAMA
1- Üst tabla üzerine 7,7 mm derinliğinde 10,6 mm genişliğinde kanal açınız ve açılan kanal içerisine PVC üst rayı sabitleyiniz. Alt tabla üzerine üst ray merkezi ile eşit olacak şekilde alt rayı sabitleyiniz. Kapak boyunun ayarlanması sırasında Kapak Boyu ( L ) Tabla yüksekliği ( X ) L=X-12 olarak belirleyiniz.
2- Kapak üzerine resimlerde belirtilen eksenlerde deliklerini deliniz. Üst kılavuz ve alt makaraları sabitleyiniz.
3- Kapakları dolap üzerine montaj yapılırken ilk olarak alt makarayı ray üzerine yerleştiriniz ve üst kılavuzları ray içerisine yerleştirmek için kılavuzların kilit mandallarını aşağı doğru çekiniz ve ray içerisine yerleştirip ve kilit mandallarını bırakınız.
