Mepa Sürgü Kapak Seti Max 80kg (SKM80 AY)

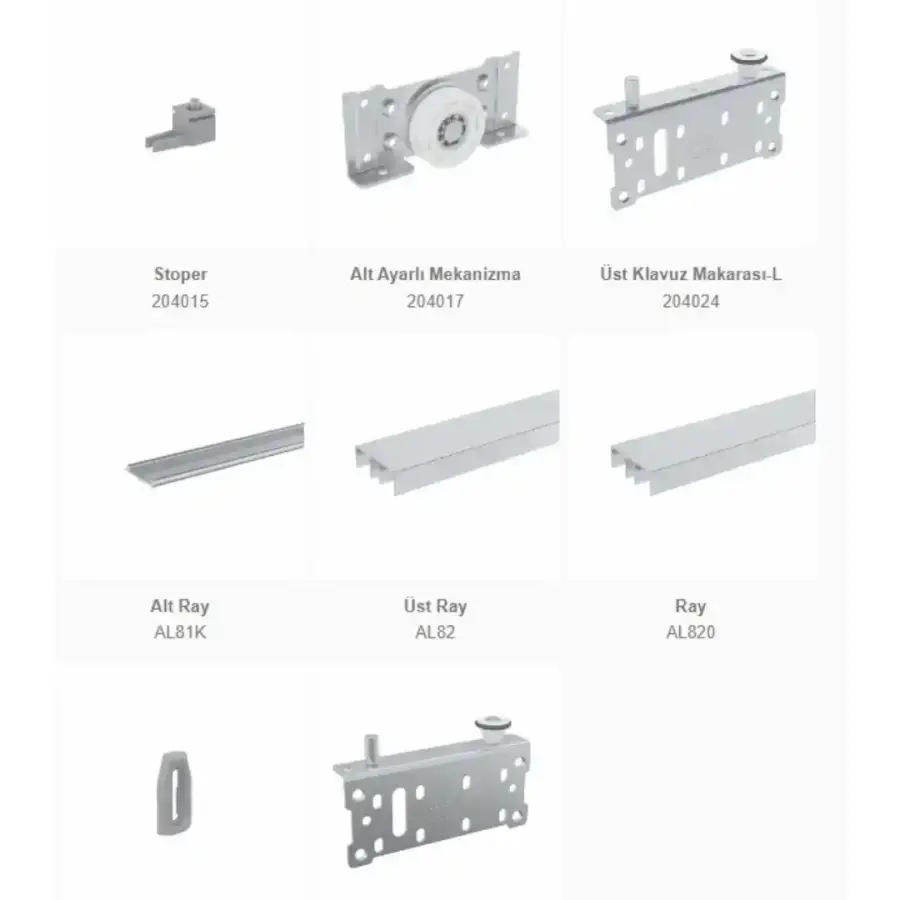

·         Alttan ağırlık taşımalı ve kapak ayar imkânı olan iki adet poliamid kaplı rulmanlı tekfir ile çalışır.

·         Kapak üstünde kılavuz görevi yapan iki düet poliamid teker ve stoplama elemanı mevcuttur.

·         Alüminyum alt çift kanallı ray ve çift kanallı üst ray ile üstten çalıştırılır.

·         Kapak kalınlıkları 18 - 22 mm olabilir.

·         SKM 80 AY Sürgülü Kapak Sistemi bir dolapta Max.80 kg ağırlığında kapak uygulanır.

RAYLAR HARİÇTİR

UYGULAMA

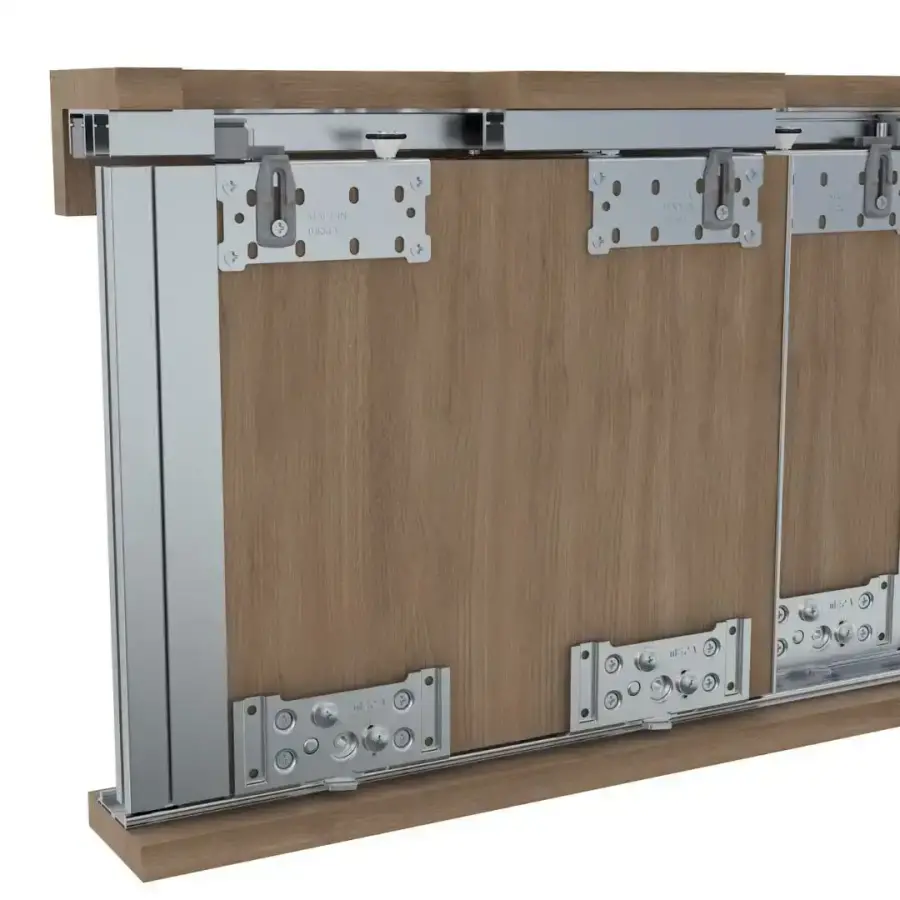

1- Üst ve alt tabla üzerine rayları sabitleyiniz. Kapak boyunun ayarlanması sırasında Kapak Boyu
(L) Tabla yüksekliği (X) L=X-38 olarak belirleyiniz.

2-  Kapak üzerine resimlerde belirtilen eksenlerde deliklerini deliniz. Üst kılavuz ve alt makaraları sabitleyiniz. Alt makaralar için kapak üzerine kanal açınız.

3- Kapakları dolap üzerine montajı yapılırken ilk olarak üst kılavuzları ray içerisine yerleştiriniz kapağı yukarı doğru kaldırarak alt makaraları ray üzerine yerleştiriniz. Kapakların montajının ardından emniyet kilidini üst ray üzerine 1 mm veya 1,5 mm boşluk kalacak şekilde yukarı doğru kaldırarak sabitleyiniz. Emniyet kilidi kapağın yukarı doğru hareketi sırasında alt ray üzerinden çıkmamasını sağlar.
