Mepa SGM 01 Dış Kanat Mekanizması (DIS01)

Mepa SGM 01 Dış Kanat Mekanizması

İÇ KANAT MEKANİZMASI AYRI SATILMAKTADIR.

İÇ KANAT MEKANİZMASI İÇİN TIKLAYINIZ

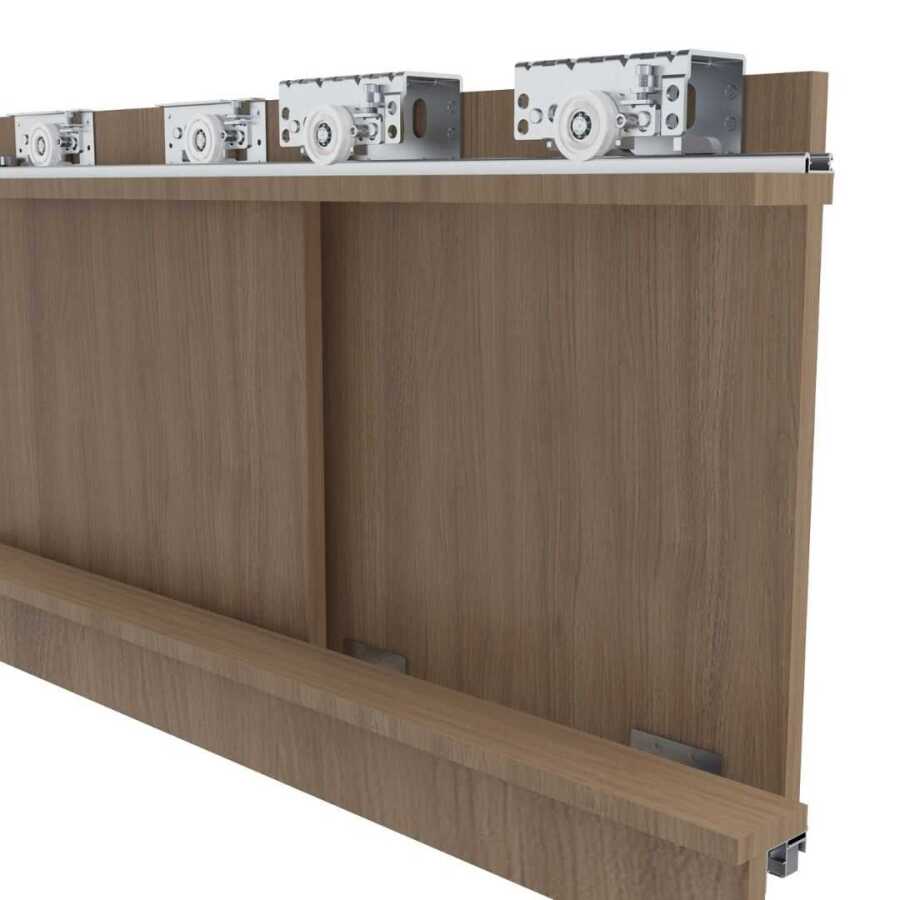

Mepa / SGM 01 Sürgülü Kapak Sistemi ile bir dolapta maximum 80 kg ağırlıklı 2-3 ve 4 kapak çalıştırılabilir. 0 46 mm rulmanlı poliamidden imal edilen tekerler alüminyum raylar üzerinde sessiz ve rahat çalışır.

UYGULAMA
Alüminyum rayları dolabın alt ve üst tablasına sıfır alacak şekilde monte ediniz.
İç ve dış kapaklar için 0 8 mm çapında kavalye delikleri açınız.
Kapakları raylarına oturtup alt ve üst stoperleri, kapak hareketlerine göre monte ediniz.
Kapaklarda oluşabilecek gönyesizlikleri mekanizma üzerindeki ayar civatalarıyla düzeltip, sabitleyiniz.
Kapak boylan dolap alt ve üst tablasından 90 mm uzun olmalıdır.
Alt baza dolap yüzeyinden 44 mm içeride olmalıdır.
Ağır kapaklar için çek-ger elemanı veya alüminyum boy kulp kullanınız.
Mekanizmaları boyadan sonra monte ediniz.
