Mepa Ayarlı Hafif Sürme Kapak Mekanizması (SCK 35S)

Mepa Ayarlı Hafif Sürme Kapak Mekanizması (SCK 35S)

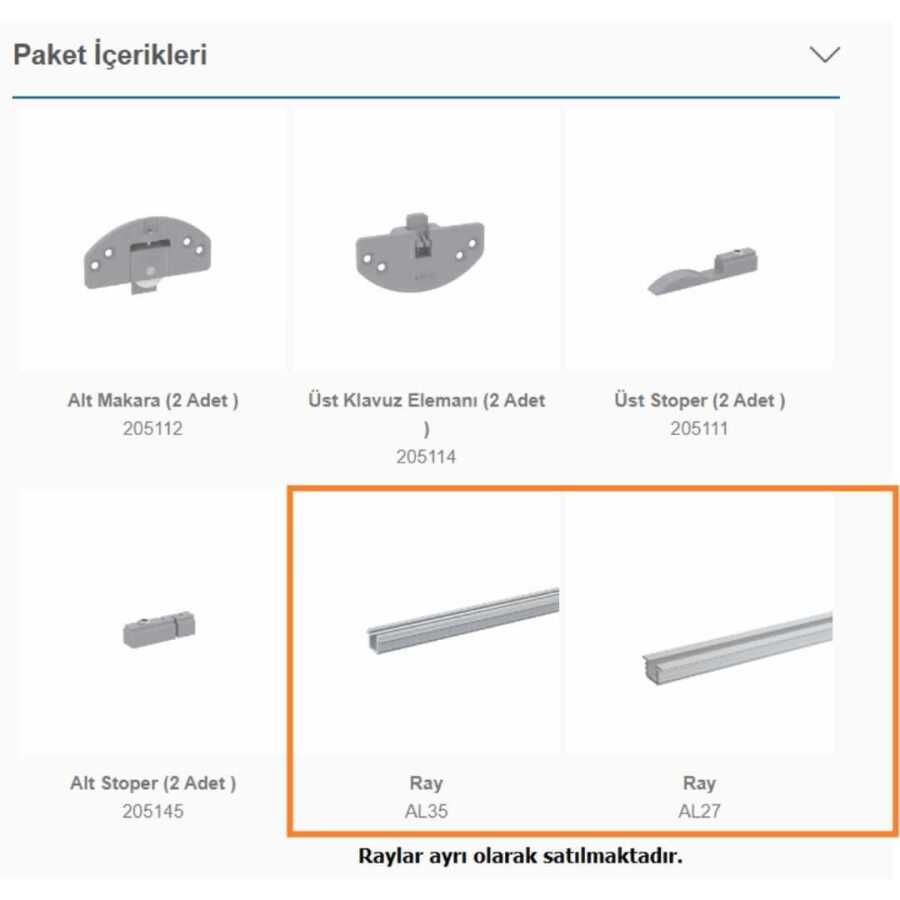

Raylar ayrı olarak satılmaktadır.

·Mepa / SCK 35 S Ayarlı hafif sürme kapak mekanizması max. 40kg sunta, alüminyum çerçeve kapak sistemine uygulanır.

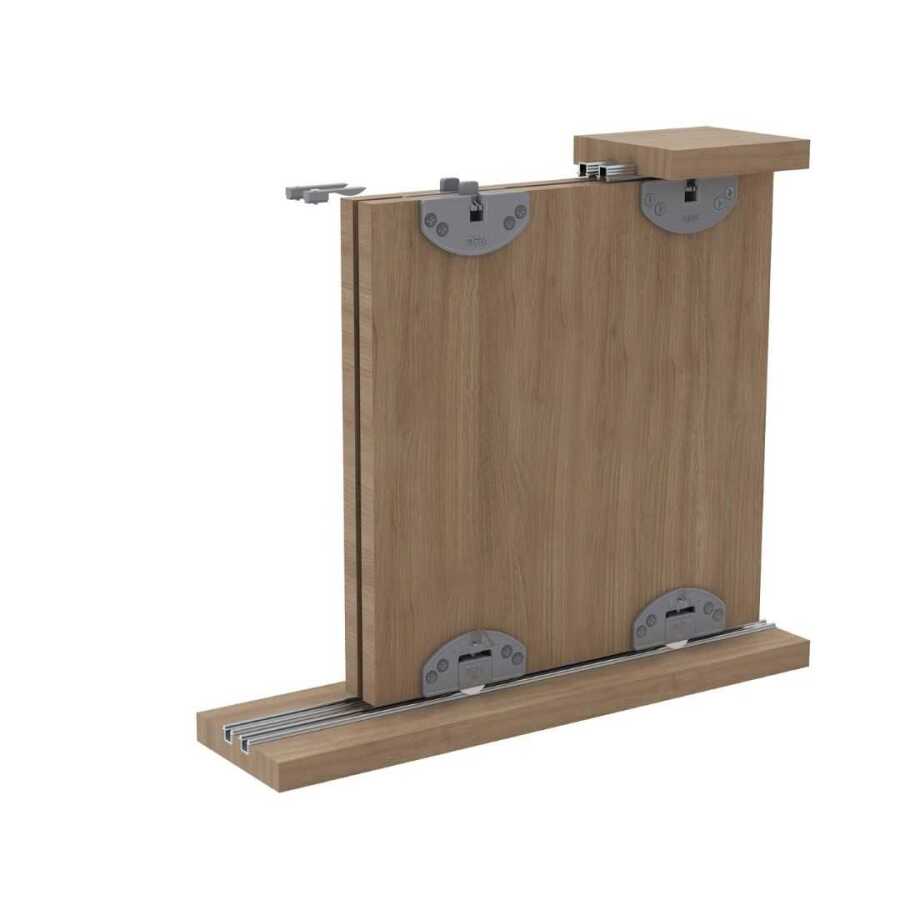

·Kapak üstünde yaylı kılavuz elemanı, altta aşağı -yukarı ayarlanabilir ayarlı rulmanlı makara vardır.

·Alt ve üst raylar aynı olup, imalat kolaylığı ve serilik özelliği taşır.

·Alüminyum ray (AL 35] boyutu standart 3m'dir.

·CK 35 S Kapak Sistemi bir dolapta maksimum 40 kg. Ağırlığında kapak uygulanır. Kapak kalınlığı 14-18 mm arasında olmalıdır.

UYGULAMA

1- Üst rayı tabla üzerine montaj etmek için 10 mm genişliğinde 7 mm derinliğinde kanal açınız. Alt rayı tabla üzerine montaj etmek için 10 mm genişliğinde 7 mm derinliğinde kanal açınız.

2- Kapak boyunu belirlerken, Dolap iç mesafesi ( X ) Kapak Boyu (  L ) L= X-11 olarak belirleyiniz

3- Kapak montajı sırasında resimde belirtildiği gibi kapak üzerine delik açınız. Açılan delikler üzerine alt makaraları ve üst kılavuzları yerleştiriniz.

4- Alt ve üst stoperleri rayların içerisine yerleştiriniz. Birleştirilmiş olan kapağı ilk olarak alt makaralarını alt ray üzerine yerleştiriniz. Bu işlemin ardından üst kılavuz elemanlarının tırnaklarını aşağı doğru çekerek üst ray içerisine yerleştiriniz.
