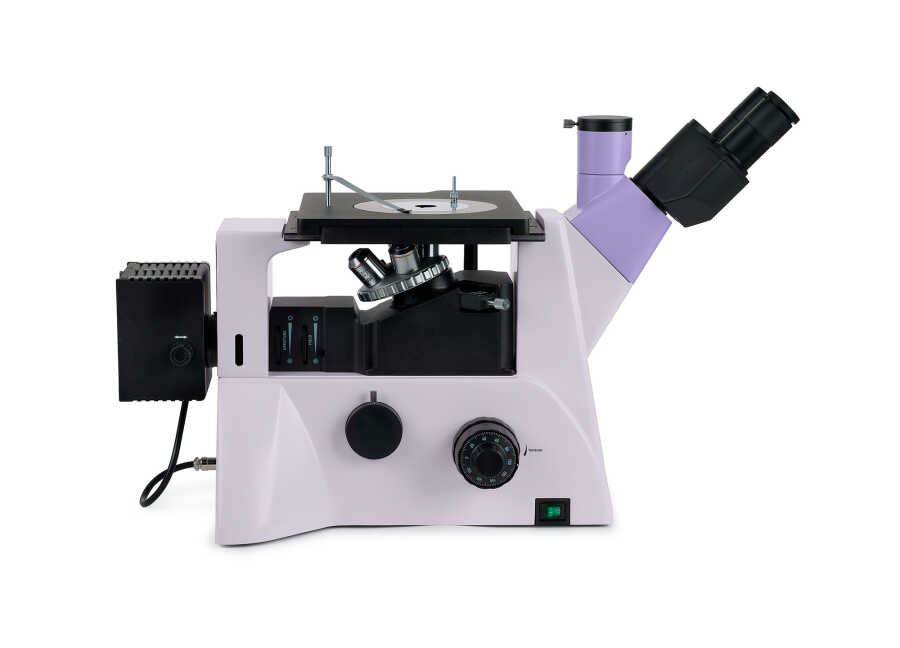

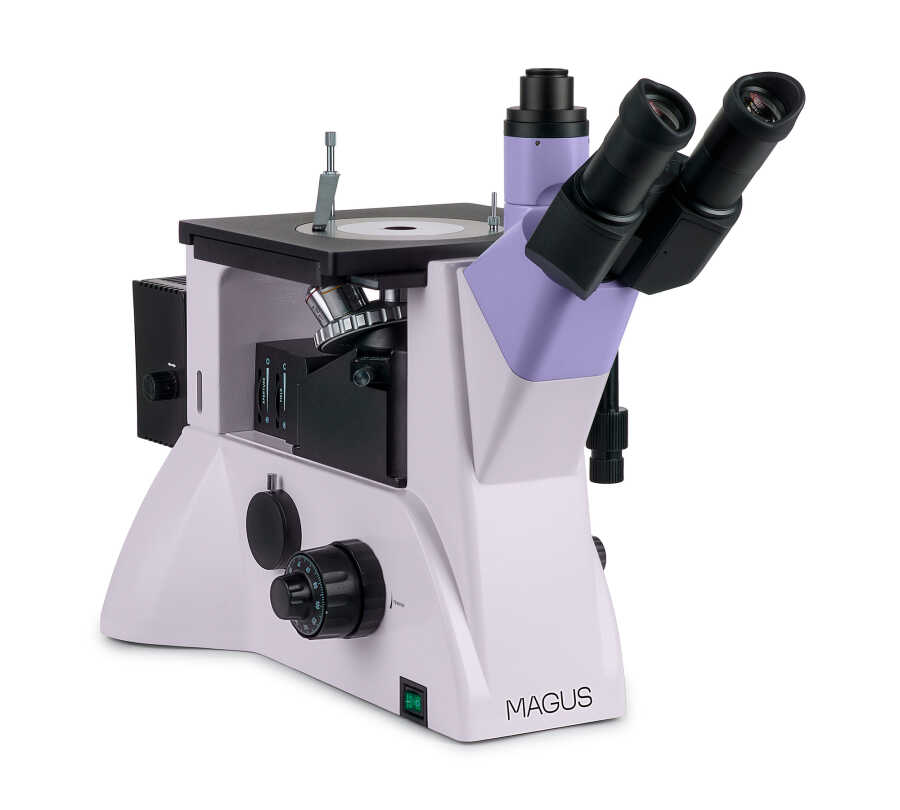

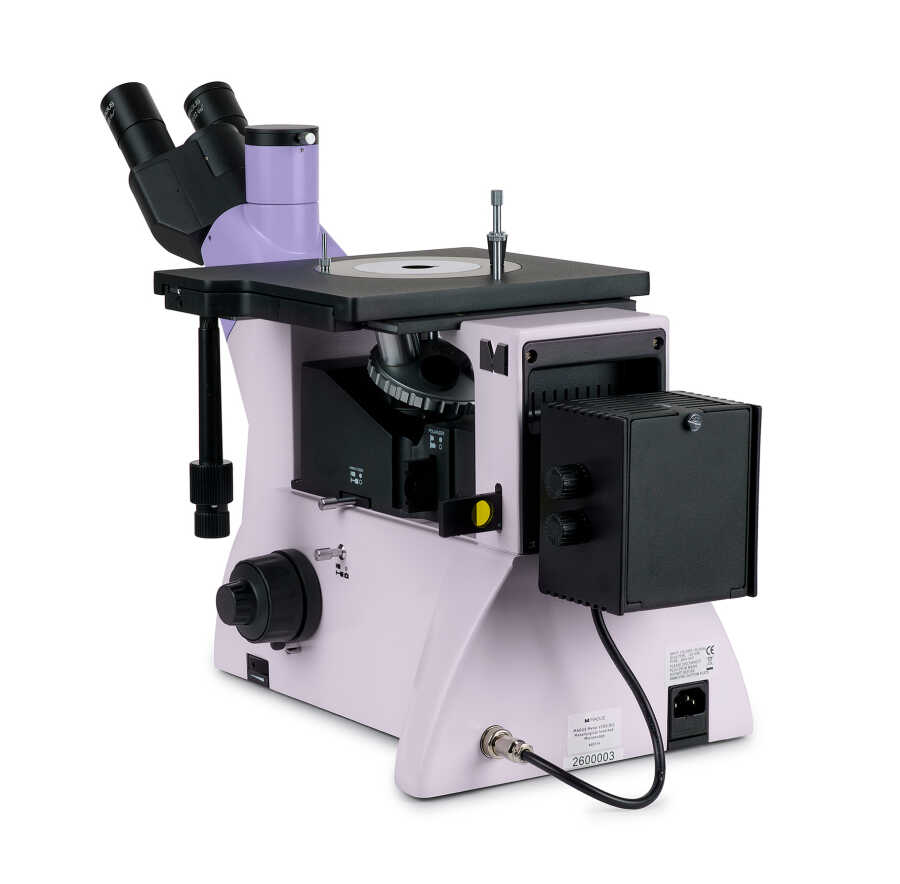

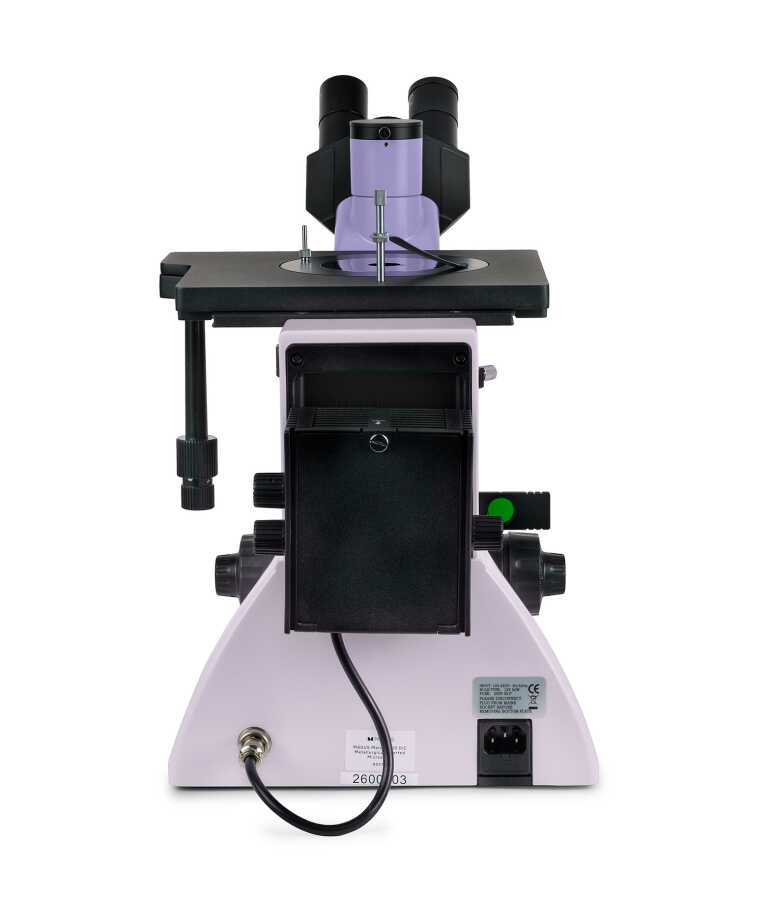

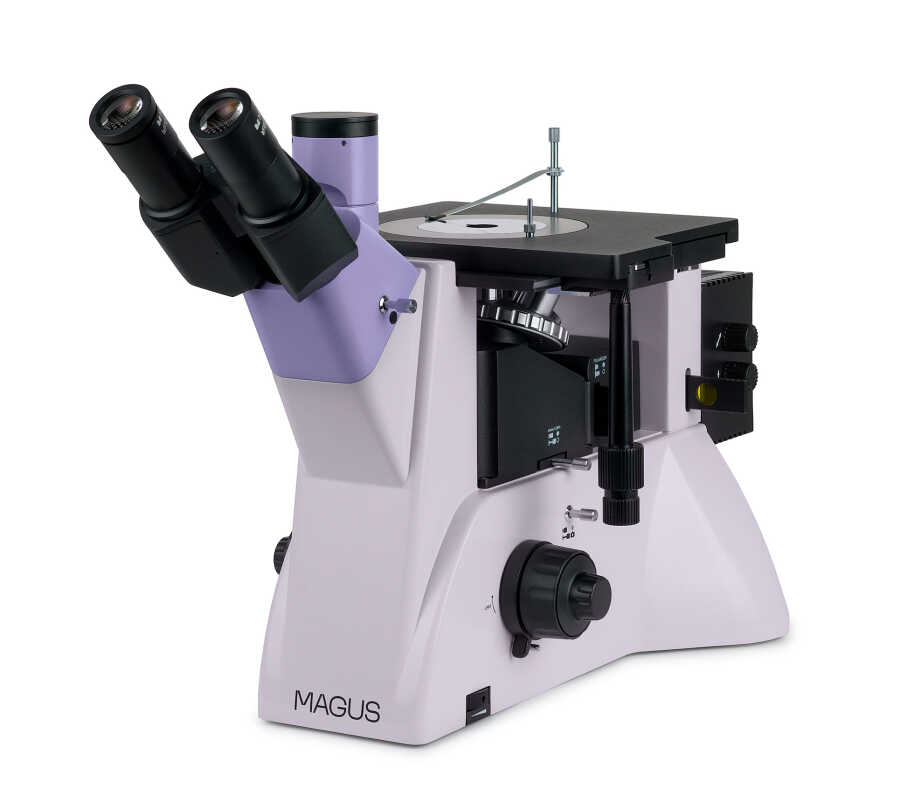

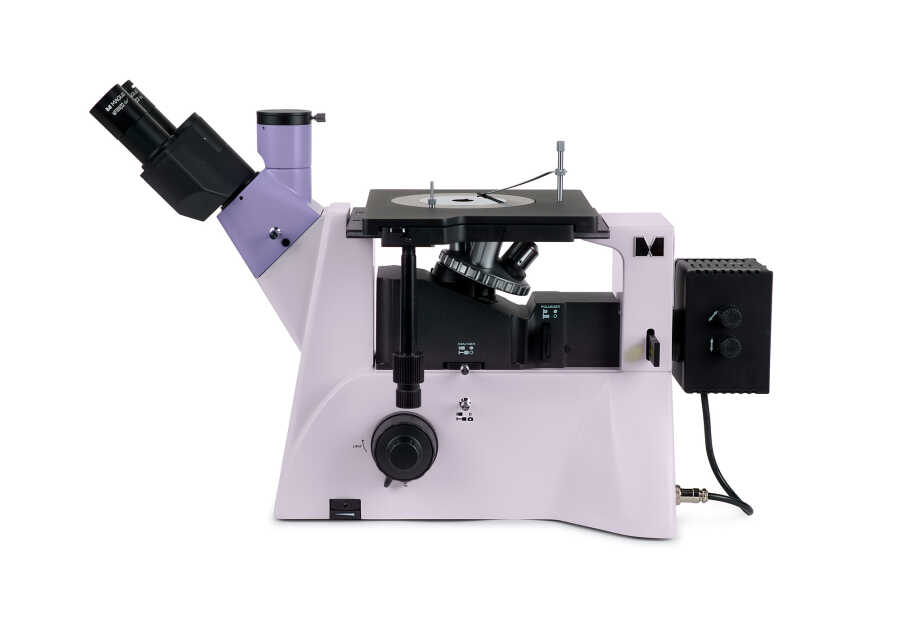

Mikroskop, metallerin ve alaşımların, yarı iletken malzemelerin ve diğer opak örneklerin mikro yapısını incelemek için tasarlanmıştır.
İnverted mikroskobun tasarımı incelenen örneğin boyutunu sınırlandırmaz; yalnızca ağırlığı 2 kg ile sınırlıdır. Örneğin öncelikle özel olarak işlenmesi ve ardından yüzeyi aşağı bakacak şekilde nesne tablasına yerleştirilmesi gereklidir.
Mikroskop üç kontrast tekniğini yansıtılmalı ışıkta uygular: parlak alan, basit polarizasyon ve farklı diferansiyel girişim kontrastı.
Parlak alan yöntemi nesnenin büyütülmüş gerçek bir görüntüsünü sağlamaktadır. Basit polarizasyon metal yüzeylerden parlamayı giderir, polimerleri ve başka yabancı unsurları vurgular. Diferansiyel girişim kontrastı bir nesnenin yükseklik farkını renklendirir, böylece örneğin topografyasını ortaya koyar. İncelenen nesne mesafeli olarak görünecektir.
Trinoküler tüp ve kamera yan bağlantı noktası, monitör ve kameranın aynı anda bağlanmasını sağlar.
Mikroskop çeşitli alanlarda (metalurji, mühendislik, havacılık, nükleer ve enerji endüstrileri) kullanılabileceği gibi araştırma laboratuvarlarında ve teknik üniversitelerde de kullanılabilir.

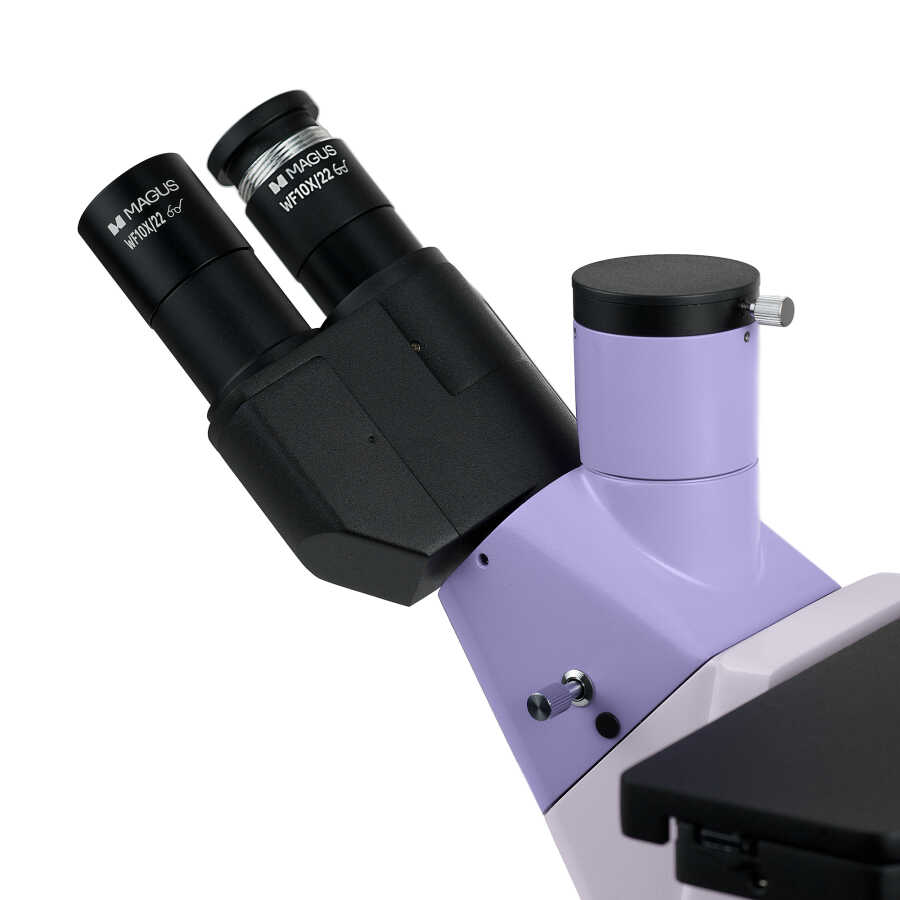

Mikroskop başlığı
Tüp uzunluğu – sonsuz (∞). Kullanıcı, mikroskobu monte ederken göz merceği tüplerini 180° döndürebilir ve göz mesafesini kendi yüksekliğine göre ayarlayabilir. Bir trinoküler başlık bulunmaktadır.
Monitör, trinoküler başlığın trinoküler tüpüne ve dijital kamera ise kamera yan bağlantı noktasına monte edilir. Trinoküler başlıktaki ışık demeti ayrık 50/50 (tüp açıktır) ya da 100/0 (tüp kapalı), gövdede – 100/0 veya 0/100’dür.

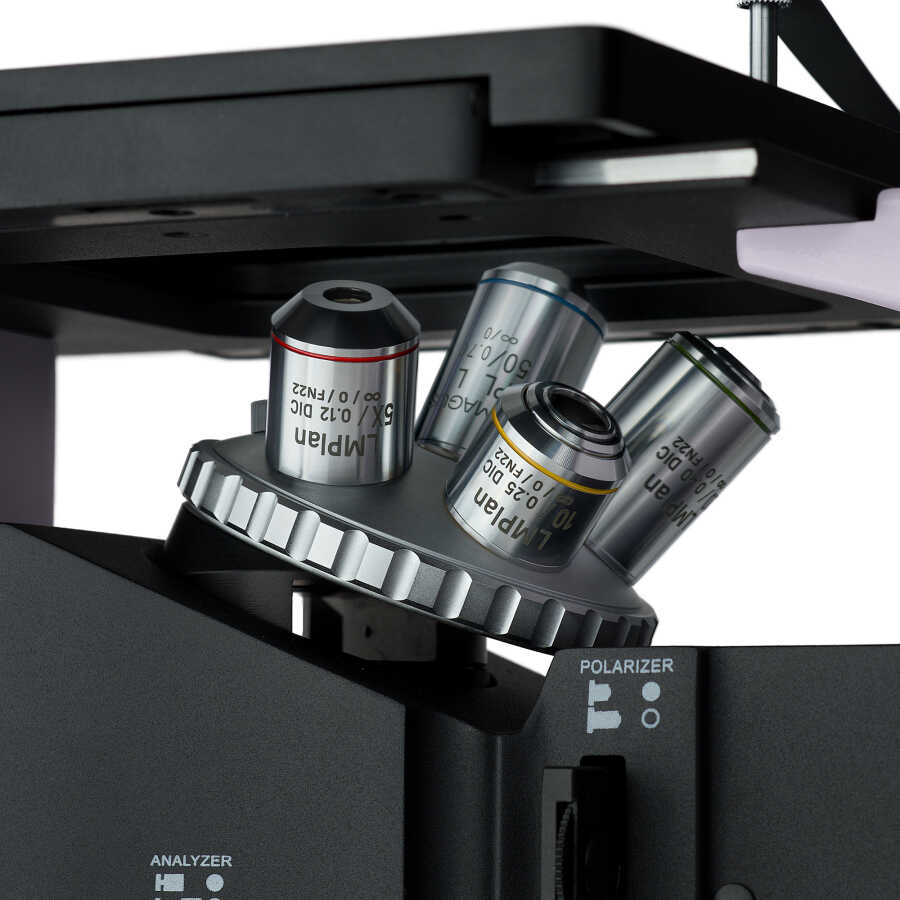

Döner burun parçası
5 objektifli döner burun parçası, nesne tablası altındaki sehpaya monte edilir.
Döner burun parçası 5x, 10x ve 20x objektiflerle diferansiyel girişim kontrastında çalışırken özel bir DIC kaydırıcı yuvasına sahiptir.
Objektifler
Parlak alan, basit polarizasyon ve DIC yöntemleri karanlık alan teknikleri için tasarlanmış, uzun çalışma mesafesine sahip plan akromatik objektiflerdir.
Karanlık alan mikroskopi tekniği için Magus Metal V700 BD'yi tercih edin.

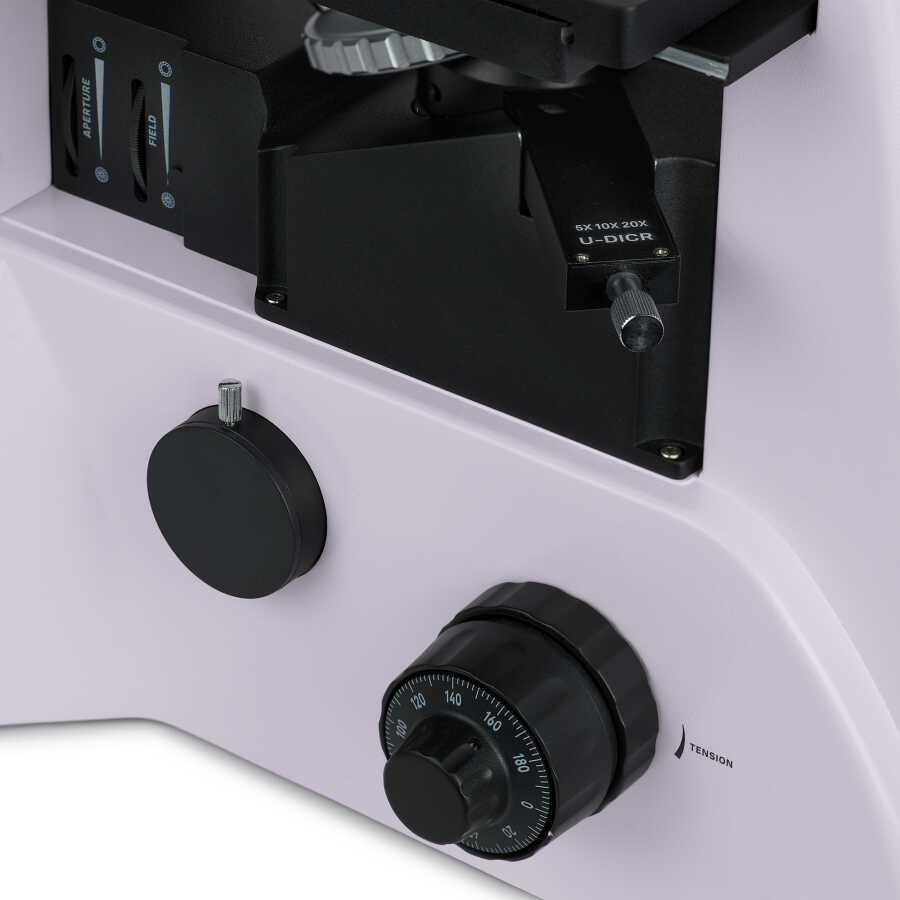

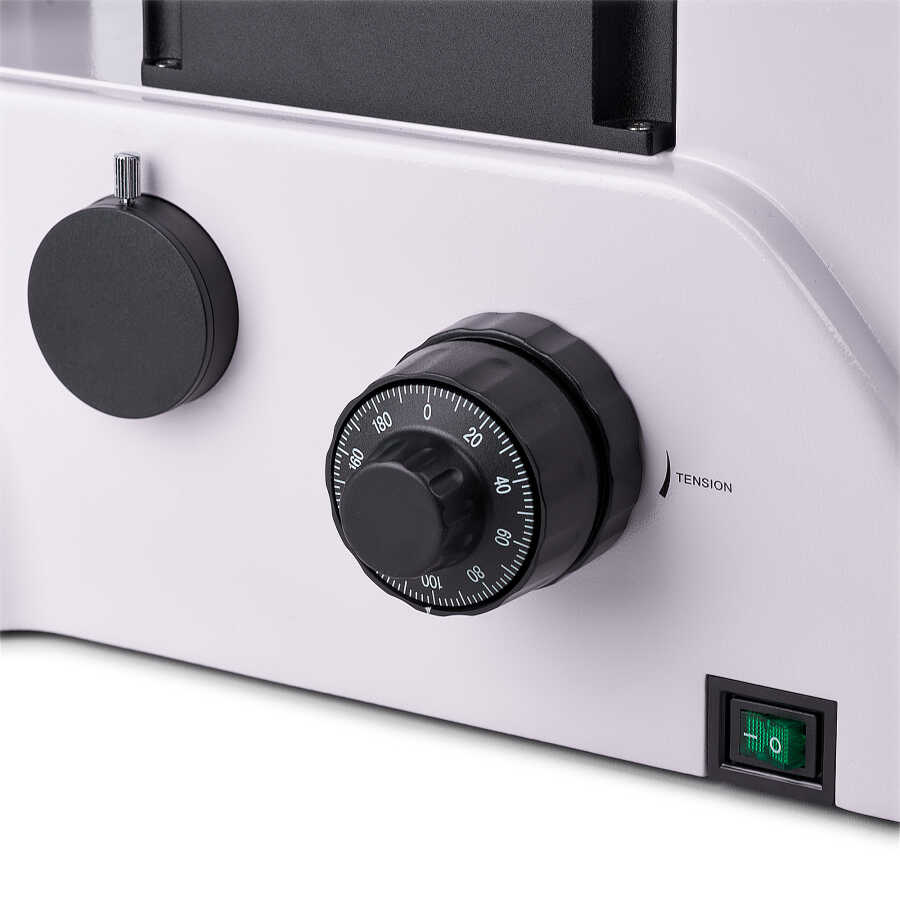

Odaklama mekanizması
Koaksiyel kaba ve ince odaklama düğmeleri, her iki tarafta mikroskobun tabanında bulunur. Kullanıcı gözlem yaparken ellerini masaya koyabilir ve rahat bir poz alabilir. Odak ayarı sorunsuz ve zahmetsizdir.
Sağ tarafta, örneği değiştirdikten sonra hızlı ayarlar yapabilmek için kaba odaklama kilitleme düğmesi bulunmaktadır. Sol tarafta, odaklama gerilim ayar halkası bulunmaktadır.

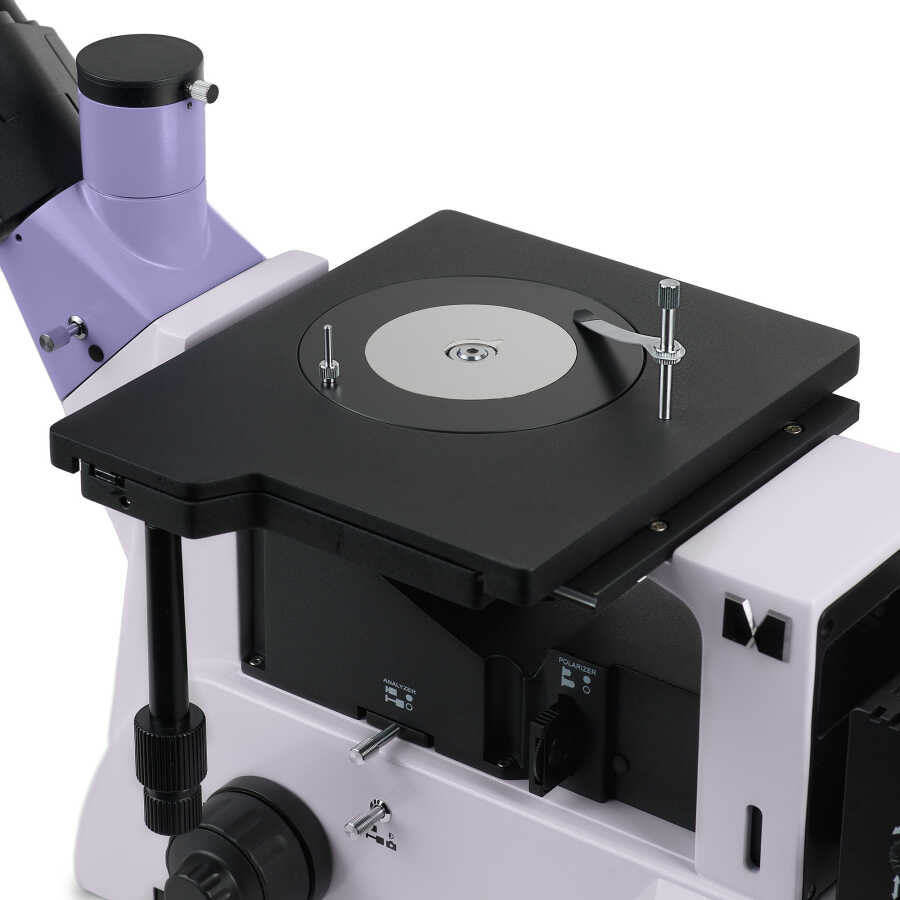

Mekanik tabla
Nesne, nesne tablasının iki eksen boyunca hareket ettirilmesiyle hareket ettirilir. Uygun çaptaki bir deliğe (10 mm, 20 mm veya 30 mm) sahip yuvarlak döner nesne tablası tablanın merkezine kurulmuştur. Nesneyi yerinde tutmak için bir örnek tutucu kullanılır.

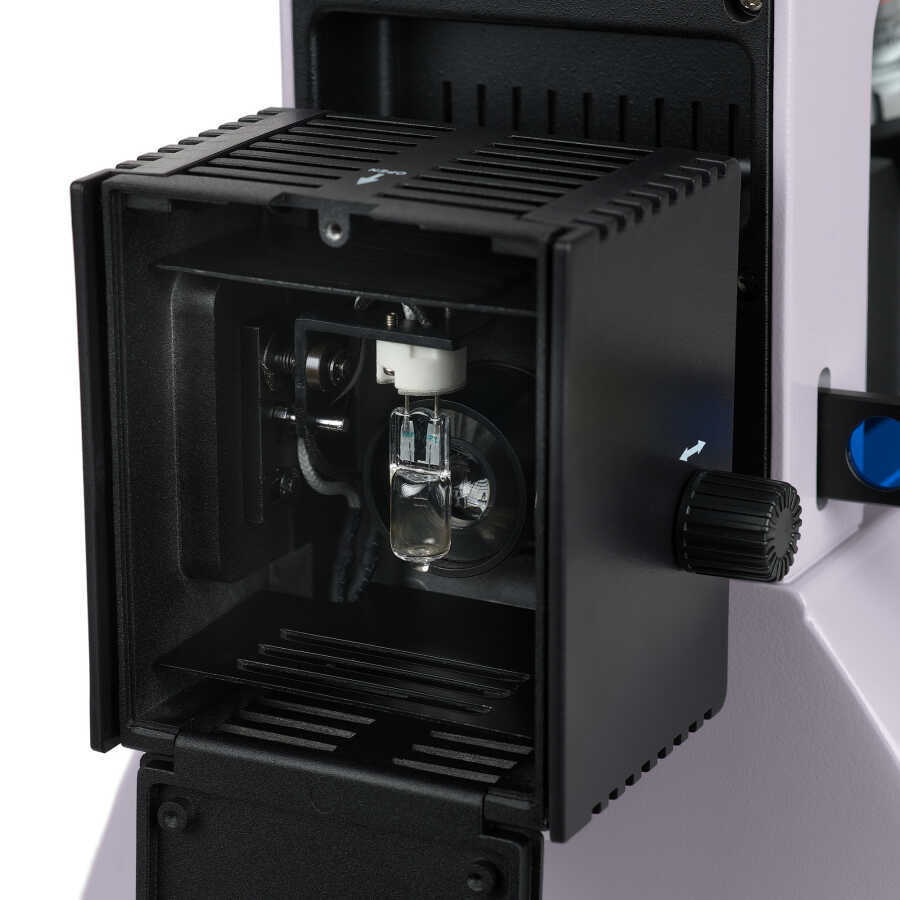

Işık kaynağı
Lamba yuvasında 50 W halojen ampül bulunur. Parlak alan ve polarize ışık ve DIC mikroskopi için kullanılan 4x ila 100x büyütmeli objektiflerle gözlem yapılabilecek kadar parlaktır. Halojen ampül, rahat çalışmaya imkan veren renk sıcaklığında ışık yayar.
Yansıtılan ışık aydınlatma
Aydınlatma sistemi, Köhler aydınlatmasının kurulmasını mümkün kılar. Alan ve açıklık diyaframları fabrikada önceden merkezlenir ve ilave merkezleme gerektirmez. Gerektiğinde diyaframlar merkezleme vidaları ile ayarlanabilir. Işık kaynağı üç eksen boyunca merkezlenmiştir.

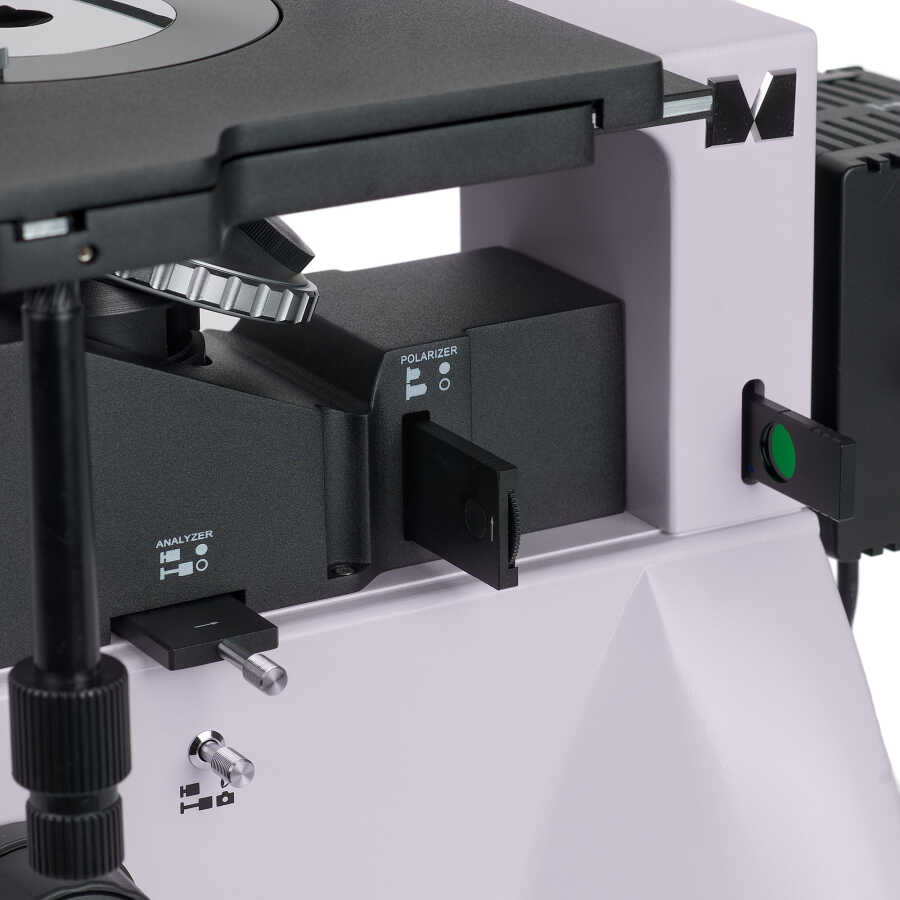

Çıkarılabilir analizör ve polarizör, polarize mikroskopi tekniği içindir. Polarizör 0–360° döner ancak analizör dönmez.
DIC prizma kaydırıcı 5x, 10x ve 20x objektiflere sahip diferansiyel girişim kontrastı yöntemi ile çalışırken kullanılır.
Bir dizi filtre, renk üretimini ayarlamanıza yardımcı olabilir.
Aksesuarlar
Ek aksesuarlar mikroskobun teknik performansını artırır. Göz mercekleri ve objektifler büyütme aralığını artırır. Dijital kameralar görüntüyü bir bilgisayar ekranına veya monitöre aktarır. Kalibrasyon lamları nesnelerin ölçümlerini almanıza yardımcı olur.
Önemli özellikler:

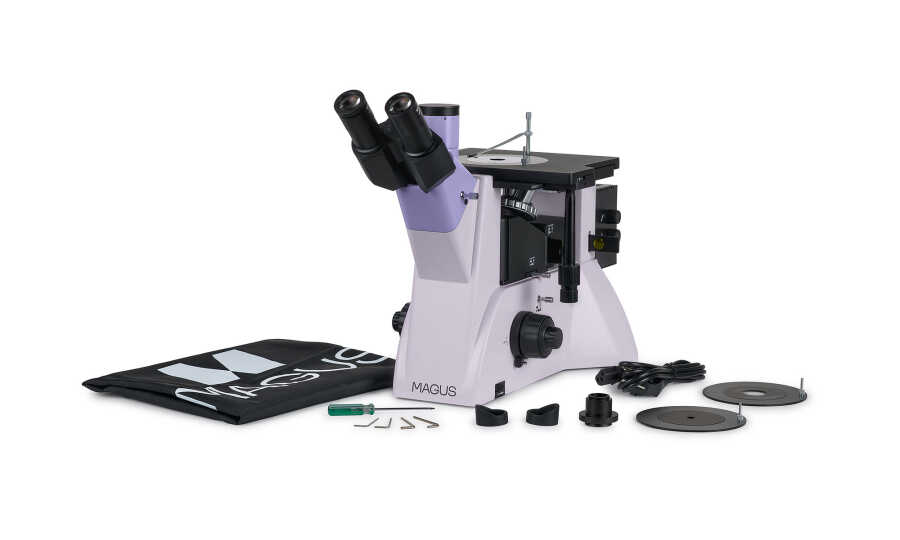

Kit içeriği:
Talep üzerine mevcuttur:
| Marka | MAGUS |
| Garanti | 5 лет |
| EAN | 5905555021300 |
| Paket boyutu (UxGxY) | 35x68x49 cm |
| Nakliye Ağırlığı | 15.96 kg |
| Tip | ışık/optik, metalurji |
| Kafa | üç gözlü |
| Nozul | Siedentopf, döner 180° |
| Kafa eğim açısı | 45° |
| Büyütme, x | 50–500 temel (*isteğe bağlı: 50–1000/1250/1500/2000/2500) |
| Büyütme aralığı | 200x–800x |
| Göz merceği boru çapı, mm | 30 |
| Göz mercekleri | 10х/22 mm, göz mesafesi: 10 mm; ölçekli 10х/22 mm (*isteğe bağlı: artı işaretli 10x/22 mm, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektifler | sonsuz plan akromatik: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; parfokal mesafe 45 mm (*isteğe bağlı: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (kuru)) |
| Döner burun parçası | 5 objektif için, DIC yuvalı |
| Çalışma mesafesi, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
| Gözbebekleri arası mesafe, mm | 48 — 75 |
| Lamel yuvası, mm | 242x200 |
| Lamel yuvası hareket aralığı, mm | 30/30 |
| Lamel yuvası özellikleri | iki eksenli mekanik, Ø10 mm, Ø20 mm ve Ø30 mm delikli yuvarlak döner nesne plakası Ø130 mm |
| Diyafram | yerleşik açıklık ve alan |
| Odak | koaksiyel, kaba (kaba odaklama gerilim ayarı ve kilit düğmesi ile) ve ince (0,002 mm) |
| Aydınlatma | halojen |
| Parlaklık ayarı | yes |
| Güç kaynağı | 220±22 V, 50 Hz |
| Işık kaynağı türü | 12 V/50 W halojen ampül, G6 |
| Işık filtreleri | yeşil, mavi, mat, sarı |
| Çalışma sıcaklığı aralığı, °C | 5 — 35 |
| Ek | çıkarılabilir analizör ve polarizör, 5x, 10x ve 20x objektifler için DIC kaydırıcı |
| Kullanıcı seviyesi | deneyimli kullanıcılar, profesyoneller |
| Montaj ve kurulum zorluk seviyesi | karmaşık |
| Uygulama | metalurji |
| Aydınlatma konumu | daha düşük |
| Araştırma yöntemi | parlak alan, polarizasyon, DIC |
| Kese/çanta/torba sete dahildir | toz kapağı |
