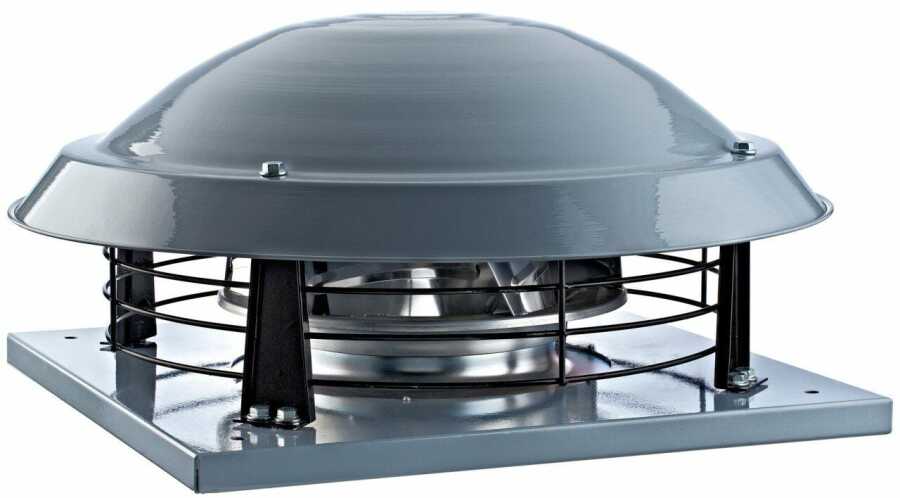

Ayas YÇF Radyal Çatı Fanı

Name: Ayas YÇF Radyal Çatı Fanı
Brand: AYAS
SKU: T9824
Price: 7717.50 TRY
Availability: OutOfStock

Ürün Kodu : YÇF

7.717,50 TL

Fiyat Alarmı

Listeye Ekle Tavsiye Et

Soğuk çekme DKP Sac gövde
CFD Analizine göre üretilen ve statik balansı alınmış galvaniz sac radyal pervane
Gövde elektrostatik toz boya ile korozyona karşı korumalı
Direk akuple dıştan rotorlu motor
Emaye kaplı bakır bobin telinden imal edilen motor sargısı
Hız kontrol cihazı ile hava debisi ve basınç ayarlama imkanı
Her türlü üretim hatasına karşılık 24 ay garantili
Standartlar, EN 60335-1 , EN 60335-2-80
Yalıtım : Class B
Koruma sınıfı : IP 44

TEKNİK DEĞERLER;

MODEL VOLTAJ FREKANS GÜÇ AKIM KONDANSATÖR DEVİR HAVA DEBİSİ SES SEVİYESİ AĞIRLIK

YÇF-250-2K-M 220V 50Hz 170Watt 0,65A 5/400uF/Volt 2635d/d 1300m3/h 52dB(A) 8,00Kg
YÇF-315-2K-M 220V 50Hz 250Watt 1,10A 7/400uF/Volt 2660d/d 1800m3/h 54dB(A) 10,00Kg
YÇF-355-4K-M 220V 50Hz 220Watt 1,20A 7/400uF/Volt 1350d/d 2750m3/h 59dB(A) 16,00Kg
YÇF-400-4K-M 220V 50Hz 560Watt 1,60A 12/400uF/Volt 1380d/d 3620m3/h 61dB(A) 29,00Kg
YÇF-450-4K-M 220V 50Hz 830Watt 2,50A 16/400uF/Volt 1340d/d 5900m3/h 62dB(A) 37,00Kg
YÇF-500-4K-T 380V 50Hz 1560Watt 2,50A 1400d/d 8000m3/h 65dB(A) 51,00Kg
YÇF-560-4K-T 380V 50Hz 1800Watt 2,50A 1400d/d 10000m3/h 66dB(A) 62,00Kg

TEKNİK ÖLÇÜLER;

A B C

YÇF-250-2K-M 370 386 160

YÇF-315-2K-M 454 446 260

YÇF-355-2K-M 595 600 285

YÇF-400-2K-M 595 700 355

YÇF-450-2K-M 664 700 400

YÇF-500-2K-T 798 840 385

YÇF-560-2K-T 798 840 400

GENEL TANIM;

Havalandırma sektöründe çatı fanı kategorisi altında yer alan; yatay atışlı çatı fanı, çatı fanı, radyal çatı fanı gibi farklı terimlerle isimlendirilen; üretici firmaların ise YÇF, CRDR, ARF, BRF, FCF, TCF, VCF, TRM, ACD-Y, RF, FCV, DYCF, HRF, CRHB, CRHT, VDR gibi kodlar verdiği ürünlerdir.
Bu kategorinin teknik adı; çatı aspiratörü ya da çatı tipi radyal fan dır.

TEKNİK TEMEL BİLGİLER;

Ürünün gövdesi Dkp saçtan sıvama tekniği ile üretilir ve elektrostatik toz boyama sistemi ile boyanır. Pervanesi, aerodinamik yapıda olup hesaplamaları CFD analizleri ile yapılır. Galvaniz sacdan üretilen pervanelerin dinamik balansı alınır. Ürünün yapısı gereği, fiziken küçük bir yapıdan yüksek güç elde edebilmek için B sınıfı yalıtımlı, IP 44 koruma sınıfına haiz dıştan rotorlu motorlar kullanılmaktadır. Bu motorların, rotor-statörleri silisli saçtan üretilmekte olup ,bakır bobin teli ve kendinden yağlamalı rulman kullanılmaktadır.

KULLANIM AMACI;

Kanal bağlantılı havalandırma sistemlerinde, çatıya ve şaft üstlerinde kullanılan fanlardır. Montaj edilecek olan yüzeyin geometrik yapısı doğrultusunda dikdörtgen giriş ve çıkışa sahiptirler. Kanal sistemine doğrudan bağlanarak yer tasarrufu ve montaj kolaylığı sağlamaktadırlar. Ürünün esas kullanım amacı taze hava nakli ve kirli havanın (çevresel tütün ve sigara dumanı, biyolojik kirli koku, uçucu organik bileşikler, karbondioksit) tahliyesidir.

KULLANIM ALANLARI;

Toplu yaşam mahalleri havalandırma sistemleri, ofis havalandırması, avm havalandırma sistemleri, hastane havalandırma sistemleri, fabrika havalandırma sistemleri, okul havalandırma sistemlerinde kullanılmaktadırlar.

UYGULAMA AVANTAJLARI;

Yatay atışlı radyal çatı fanlarının sisteme montajı hızlı ve kolaydır. Stabil basınç seviyesinde, yüksek verimde, düşük sesle çalışmaktadır. Ürün üzerindeki bağlantı kutusu, elektrik bağlantısını kolaylaştırır. Haricen temin edilebilecek, hız kontrol ünitesi ile uyumlu olup hava debisi ayarlanabilmektedir.
